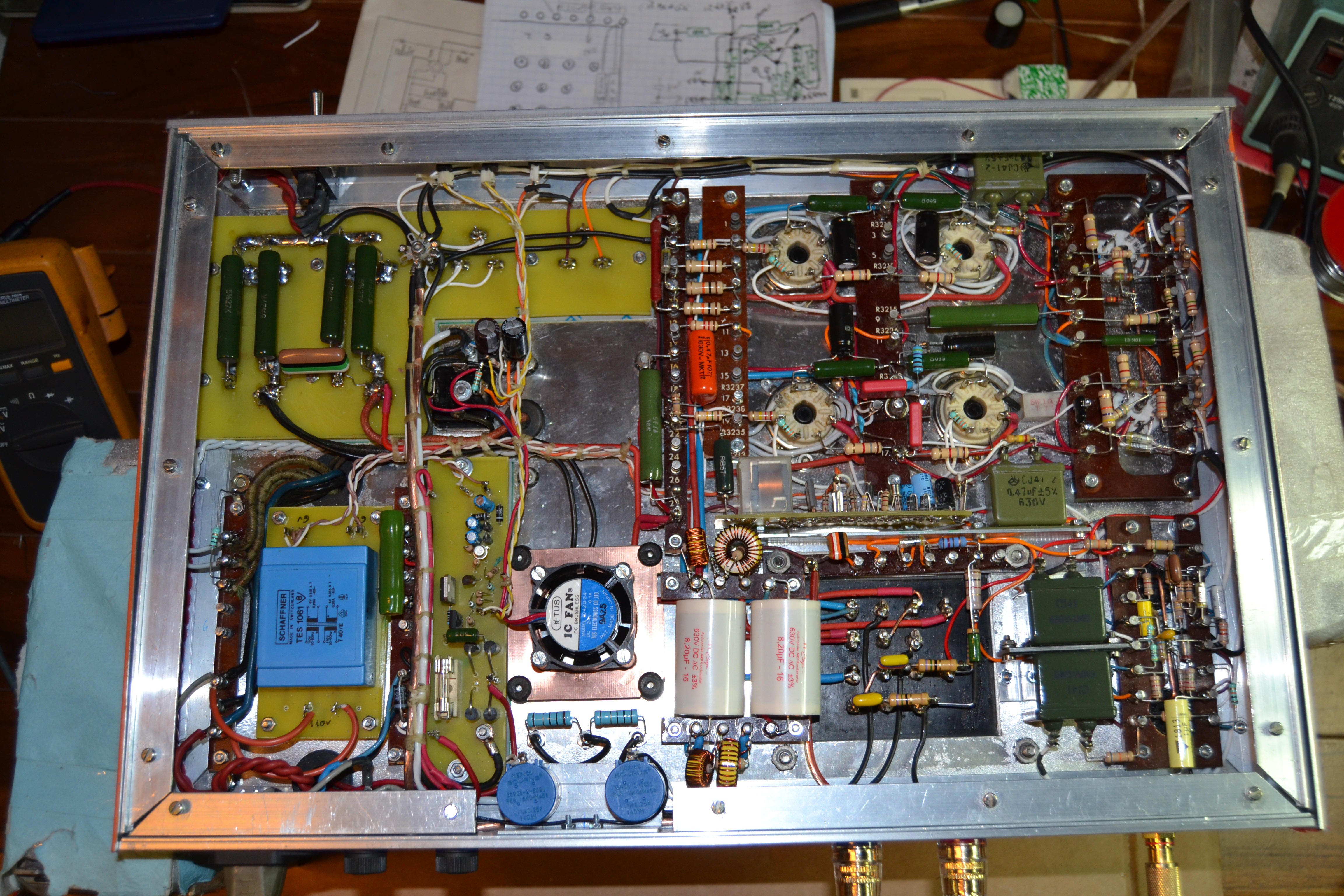

Le trajet du signal est au plus court, le condensateur d’entrée d’1yFde la platine d’entrée / déphaseur en bas à droite (deux 12AX7) est directement câblé sur la prise RCA, puis le signal va sur la platine Boost juste au dessus de la platine d’entrée, puis sur l’étage de sortie à gauche (Quatre KT88) qui est juste au dessus du transfo de sortie puis sur les bornier HP sous ce dernier. L’autre moitié du châssis renferme l’alimentation.
