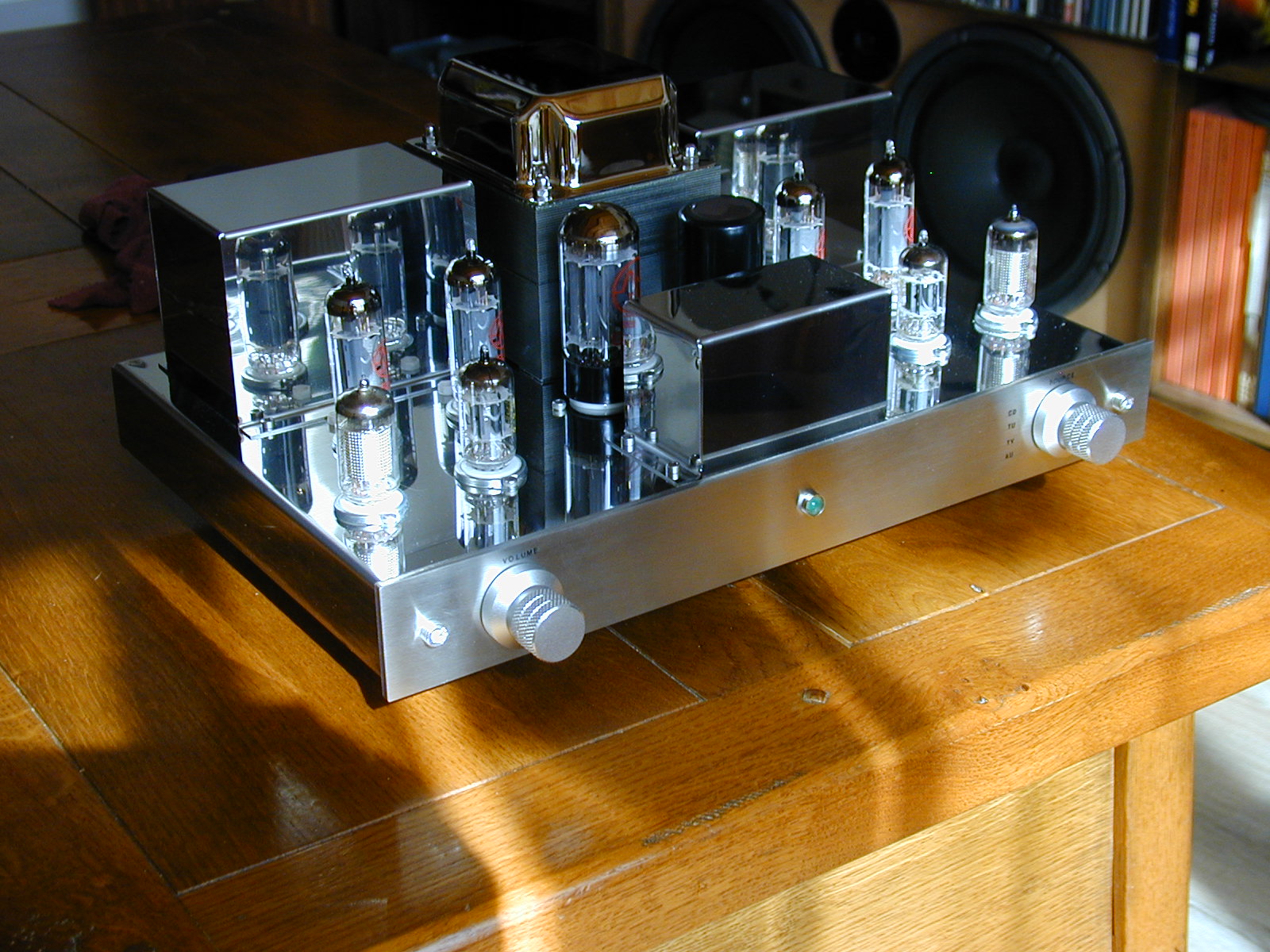

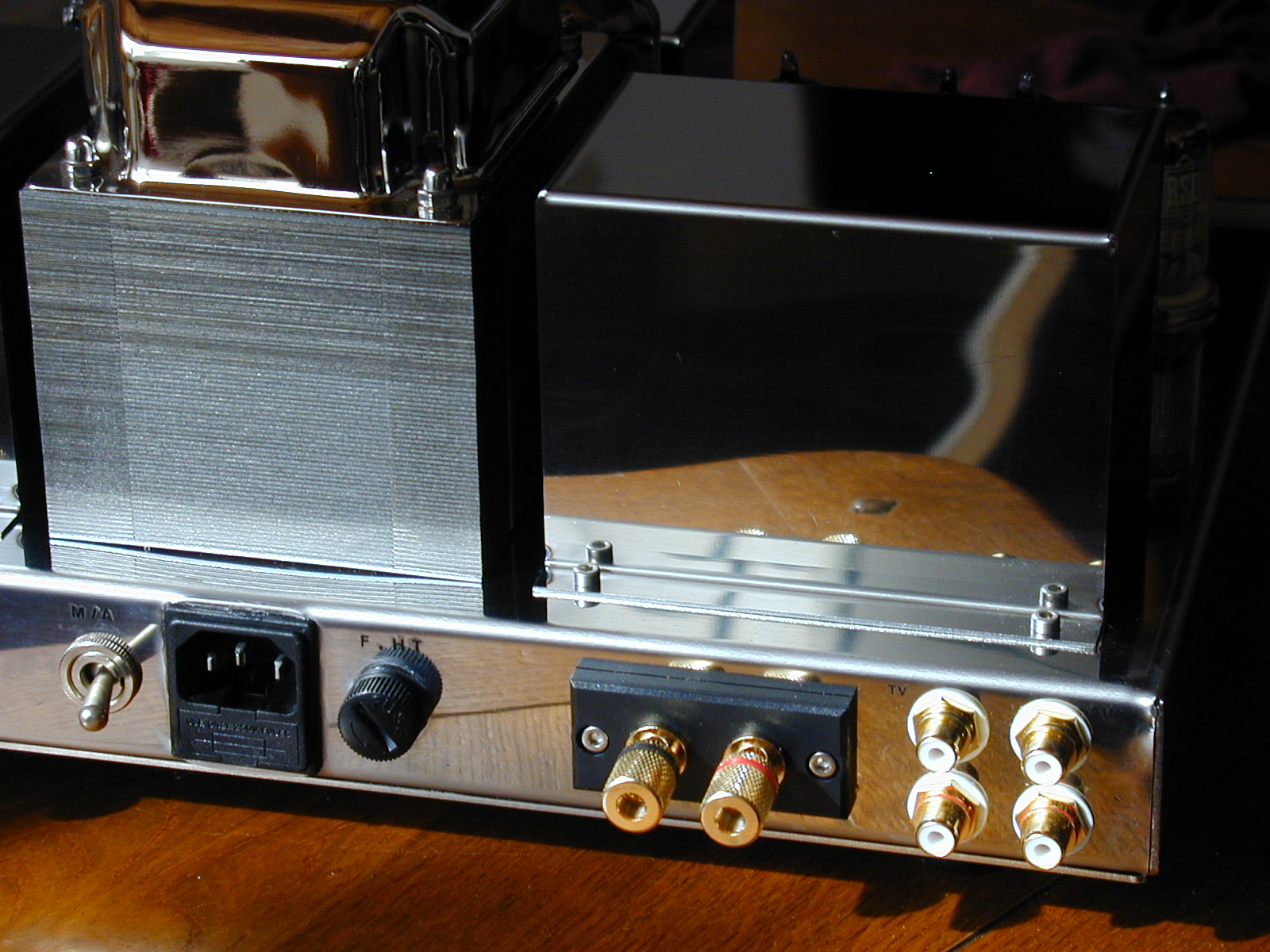

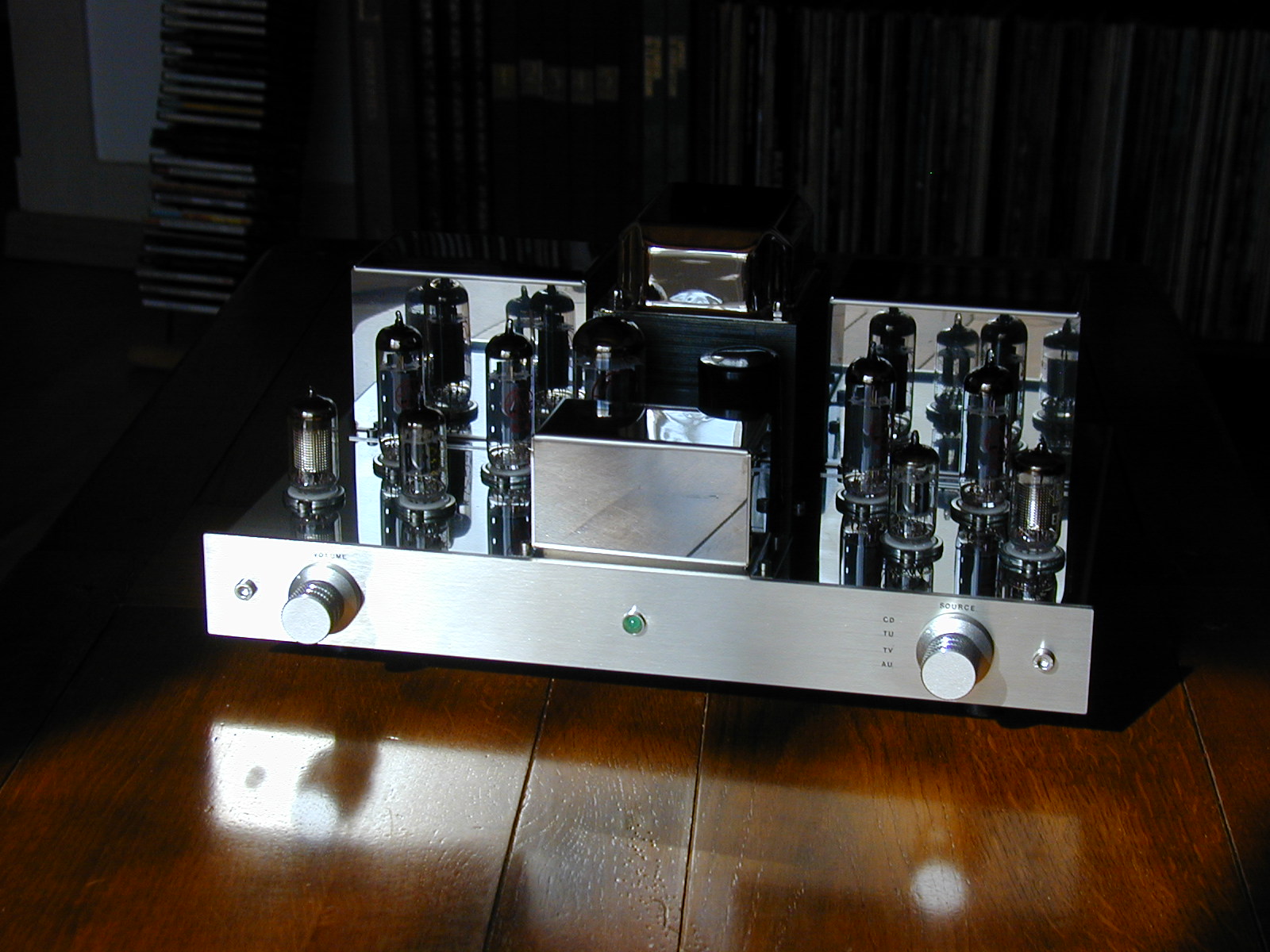

Push Pull EL84 Version N° 2
Bonjour, C’est la version N° 2, il me restait un châssis et les capots pour les transfos de sortie et la self. Celui ci à 4 entrées haut niveau mais n’a pas de sortie ampli casque. Le schéma est identique. L’alimentation à été améliorée, les transfo de sortie sont toujours des TU101 Audax (j’ai eu la chance d’en trouver deux neufs). Le transfo d’alimentation est toujours un ACEA fait sur mesure.
Schéma de base pour un TU101:

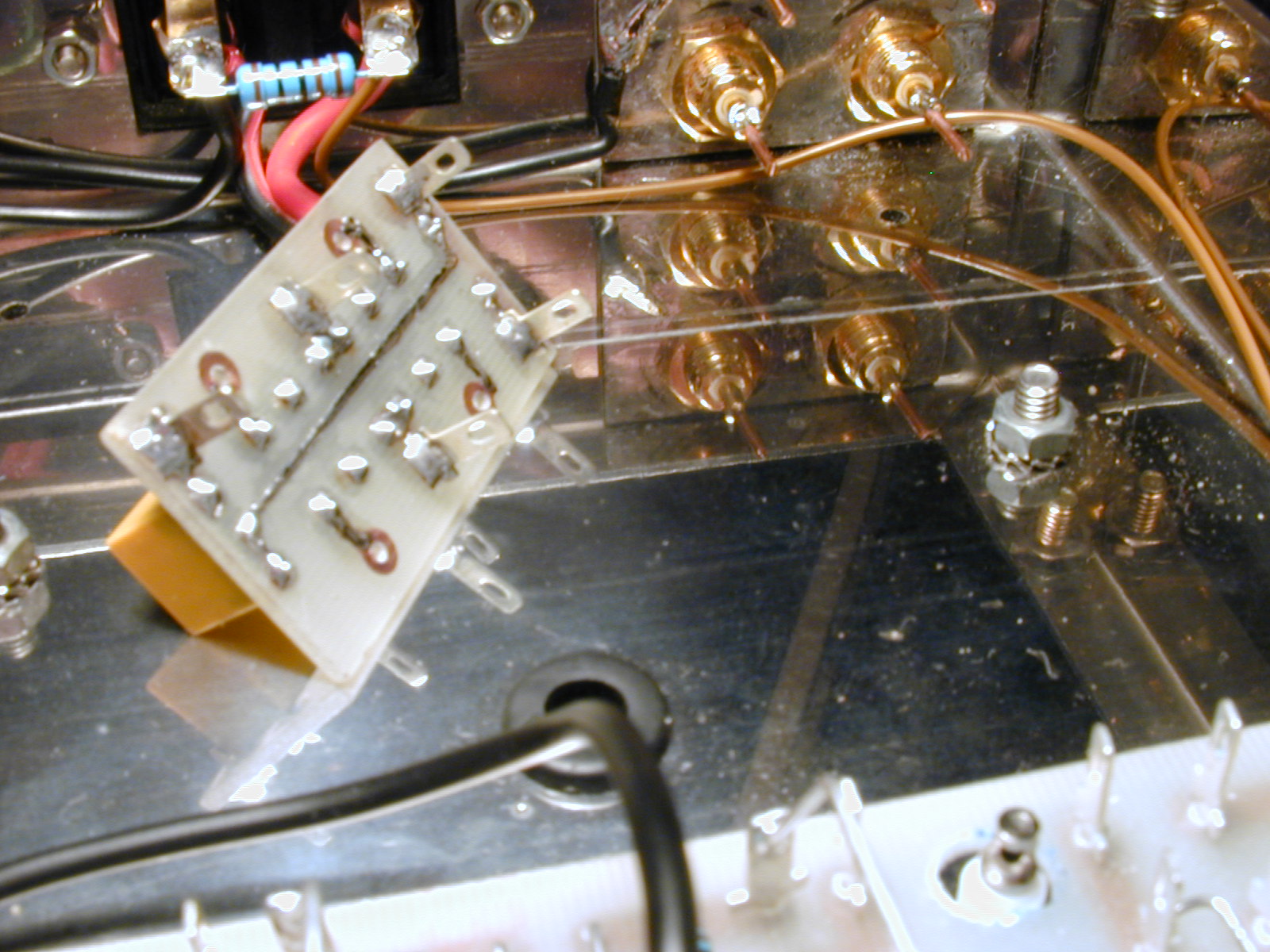

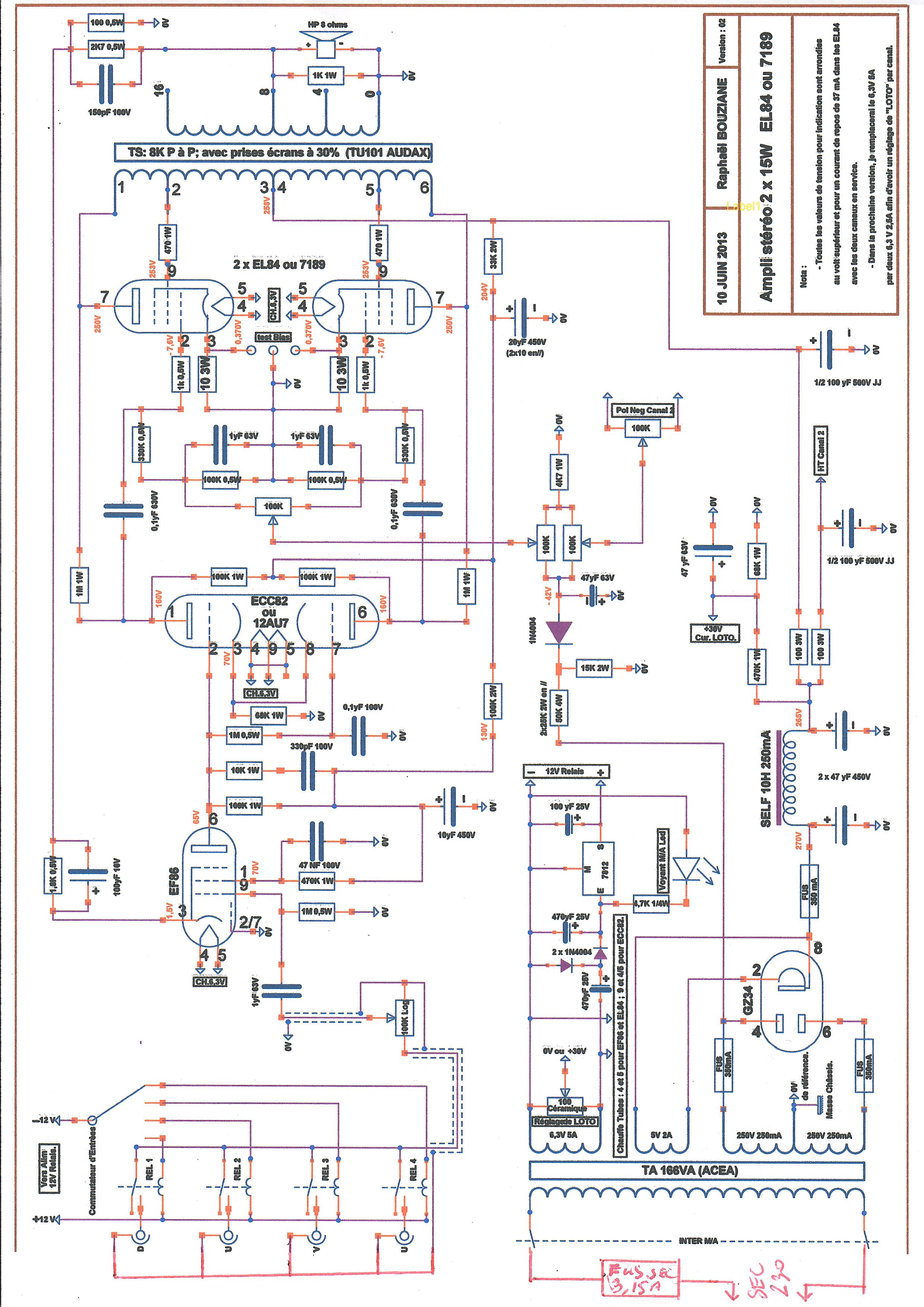

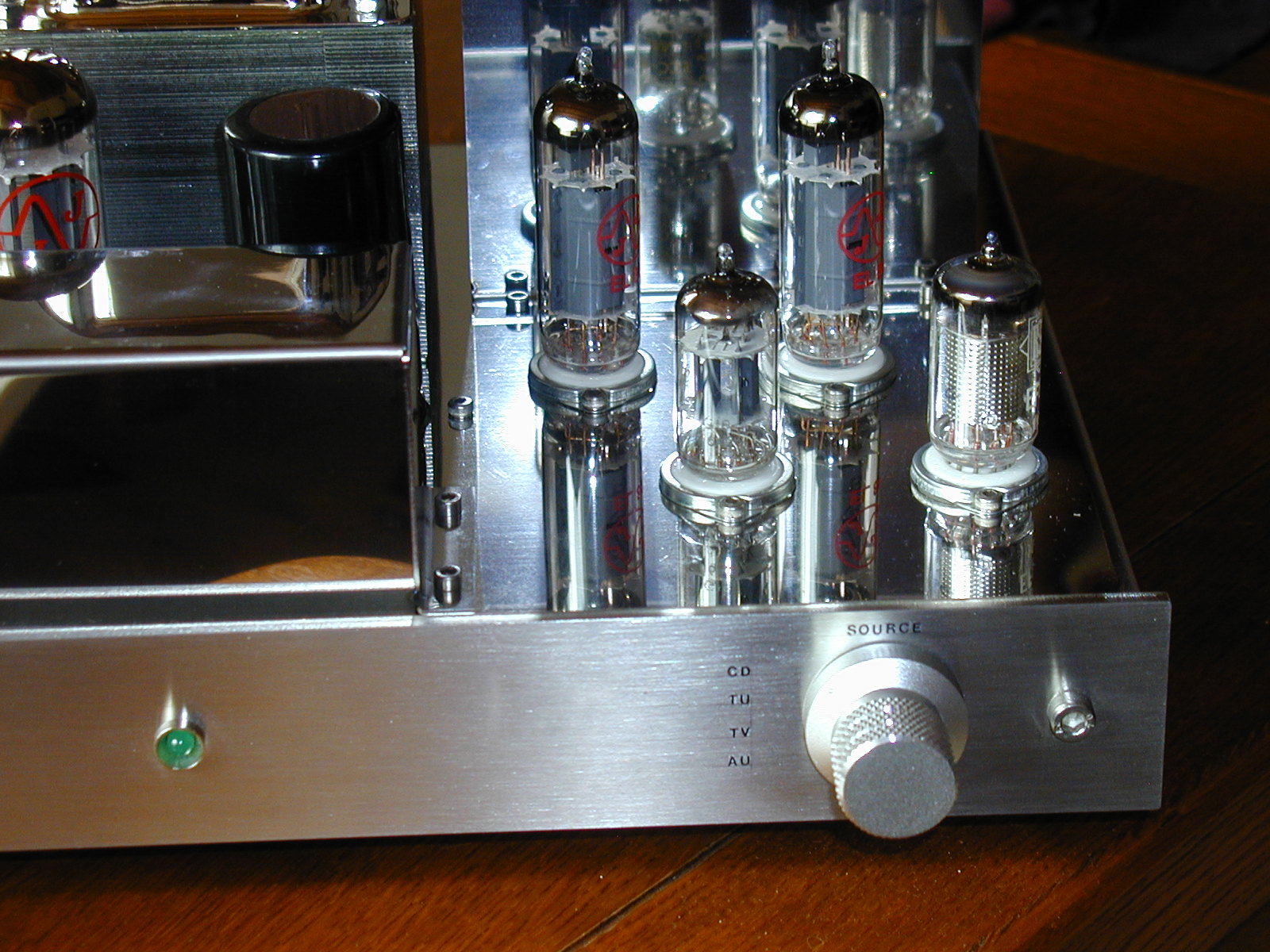

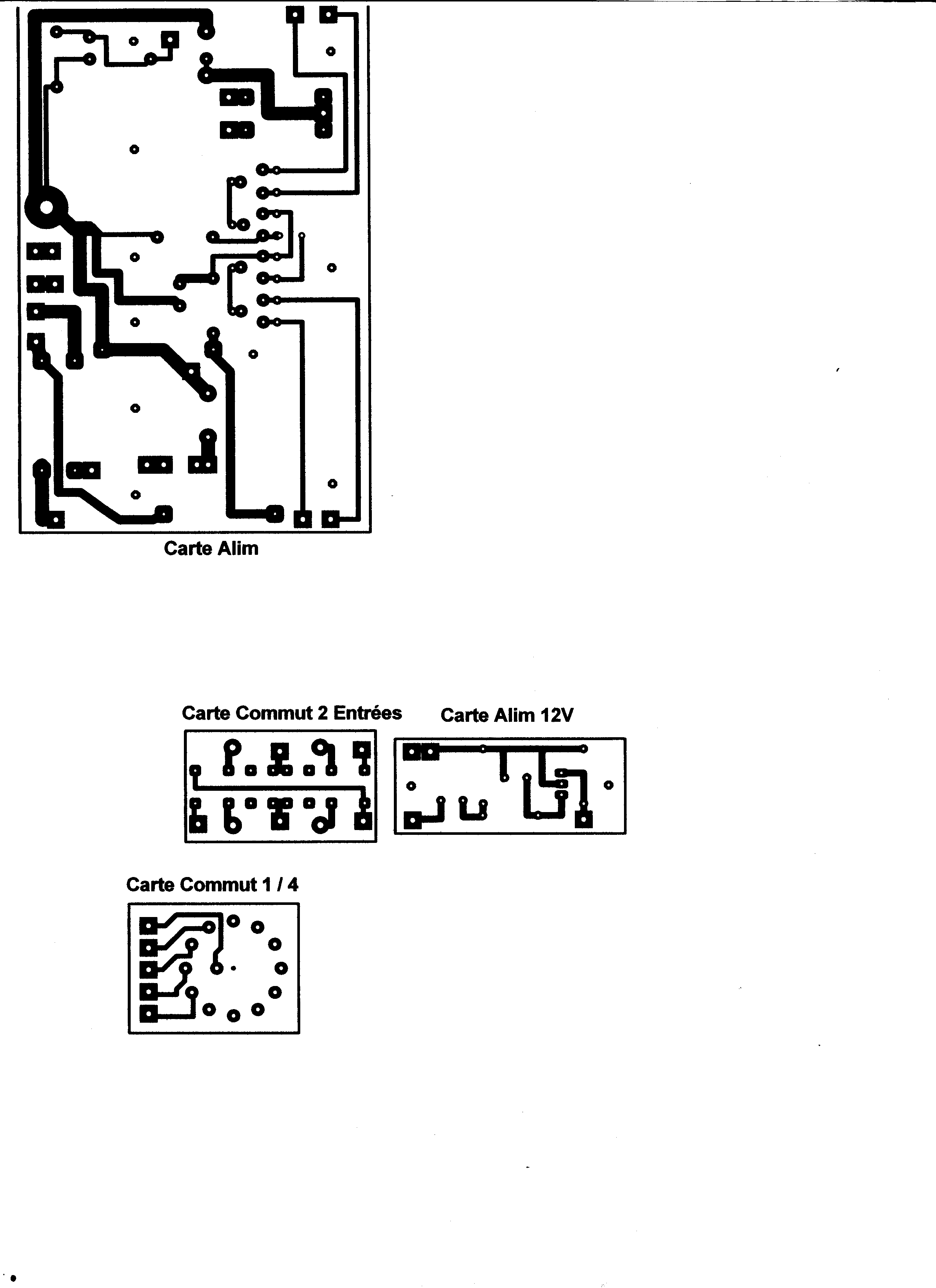

Mon schéma : C’est le même que ci-dessus modifié: Jai remplacé la polarisation automatique des tubes de sortie par une polarisation fixe, cela permet de gagner de la puissance et de mieux équilibrer le PP. Une commutation des entrées par relais à été ajoutée avec son alimentation.
Raphaël le 18 septembre 2020 :
Le fil vert du fusible du bas doit être raccordé sur la broche N°6 de la GZ4 et non sur la N°5. Cela dit ça fonctionne quand même mais avec un redressement simple alternance et, du fait, une petite perte de dynamique.

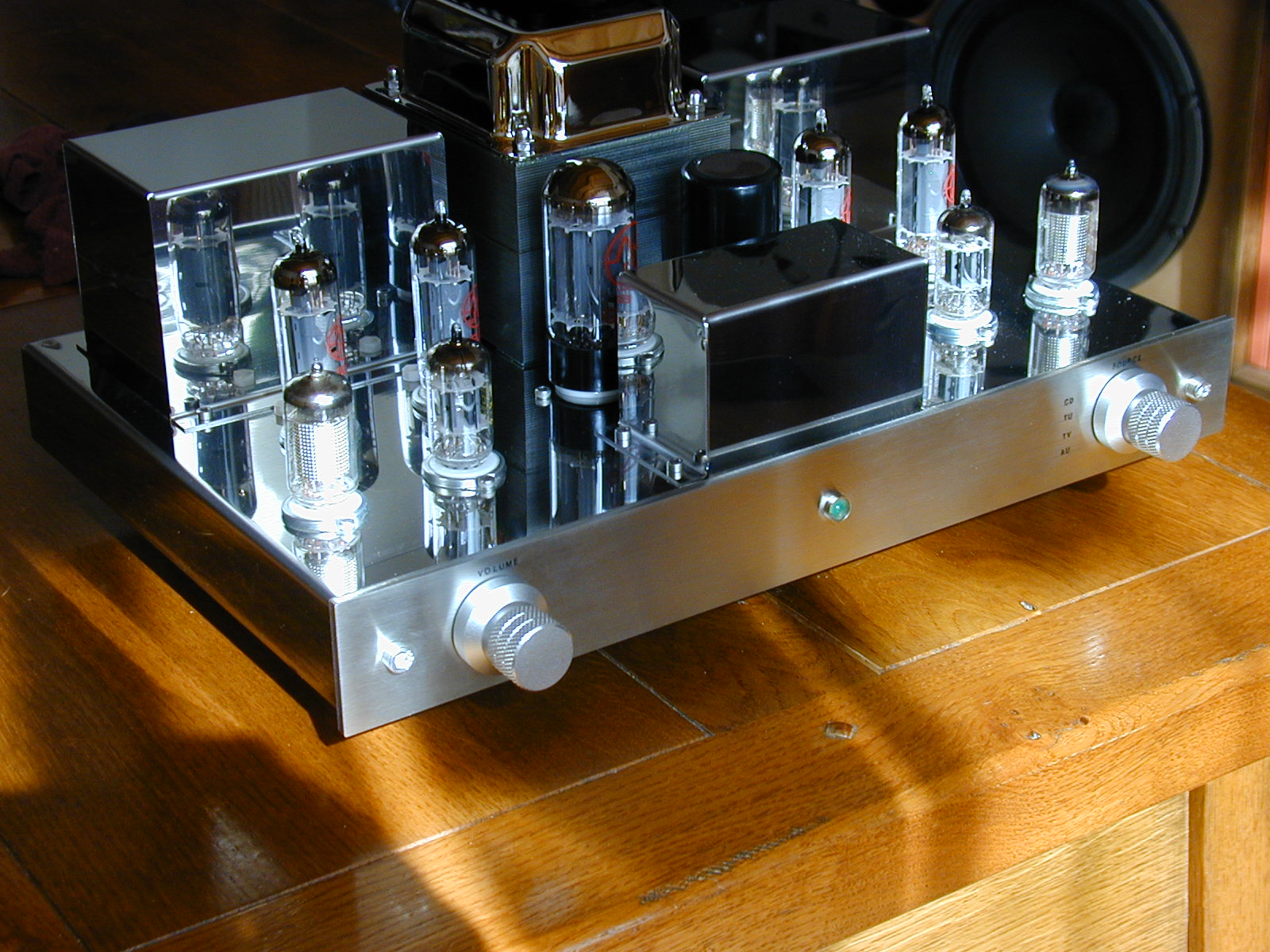

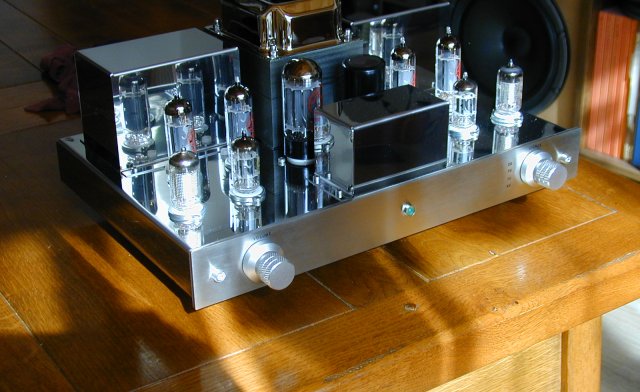

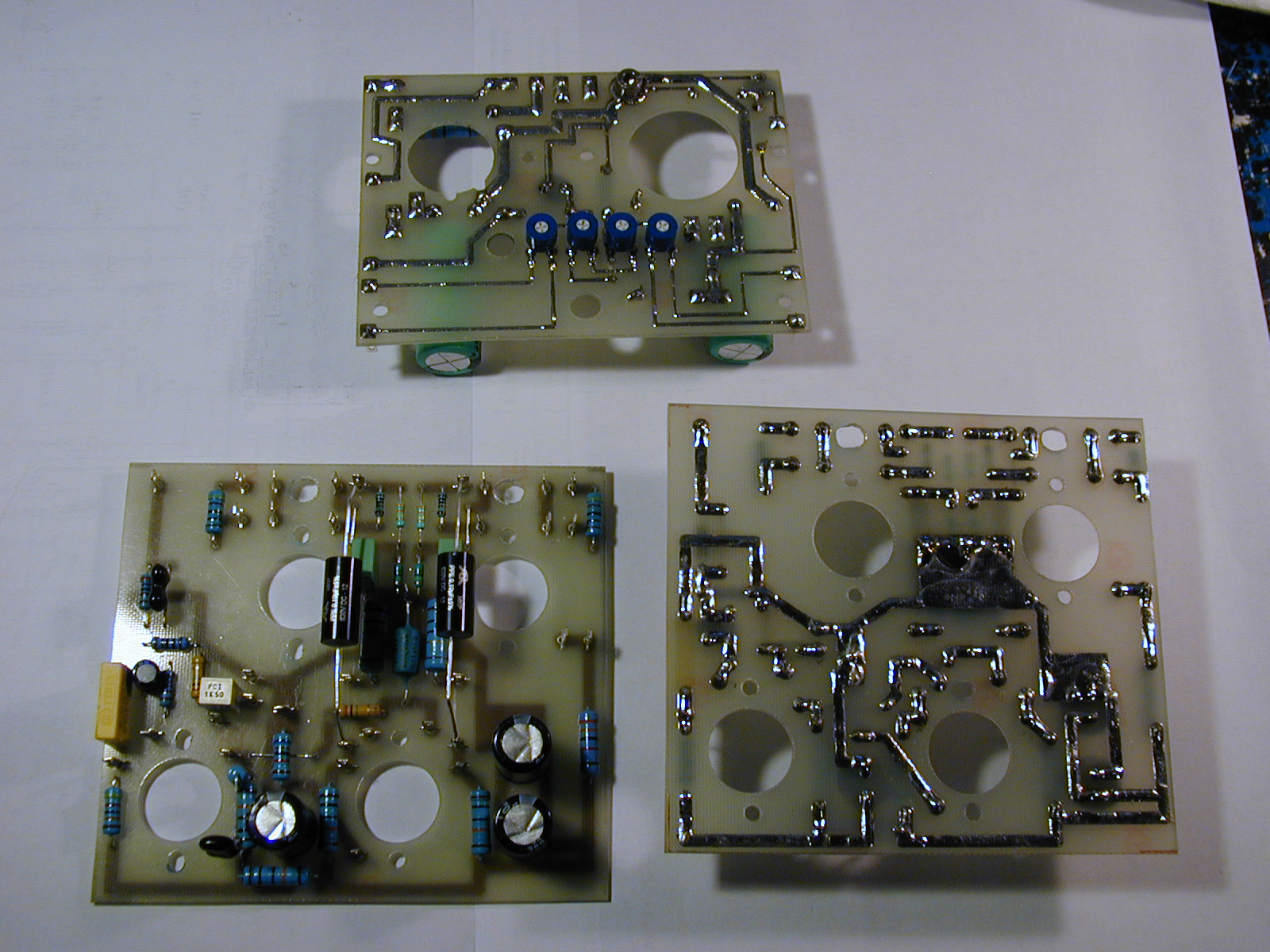

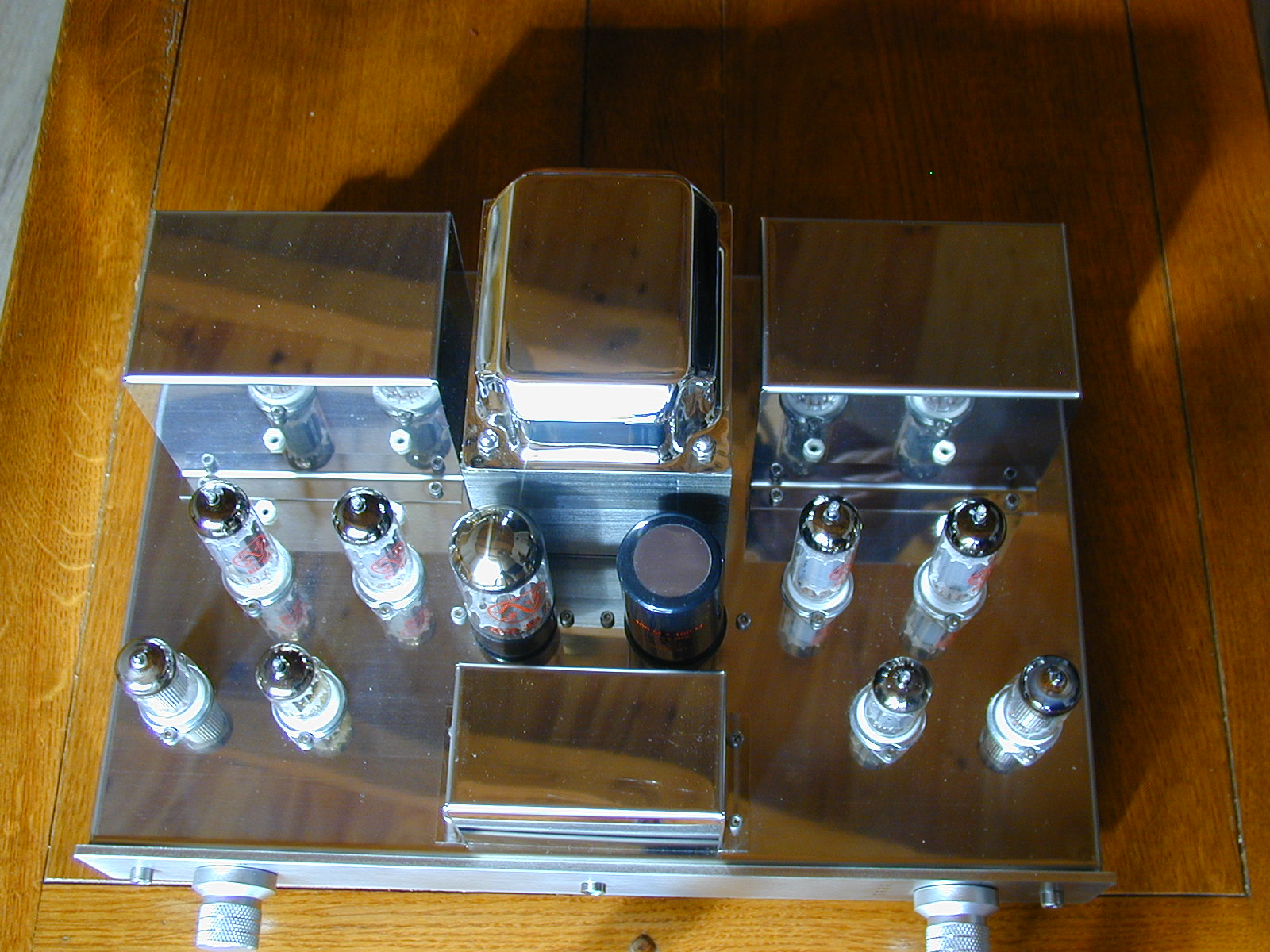

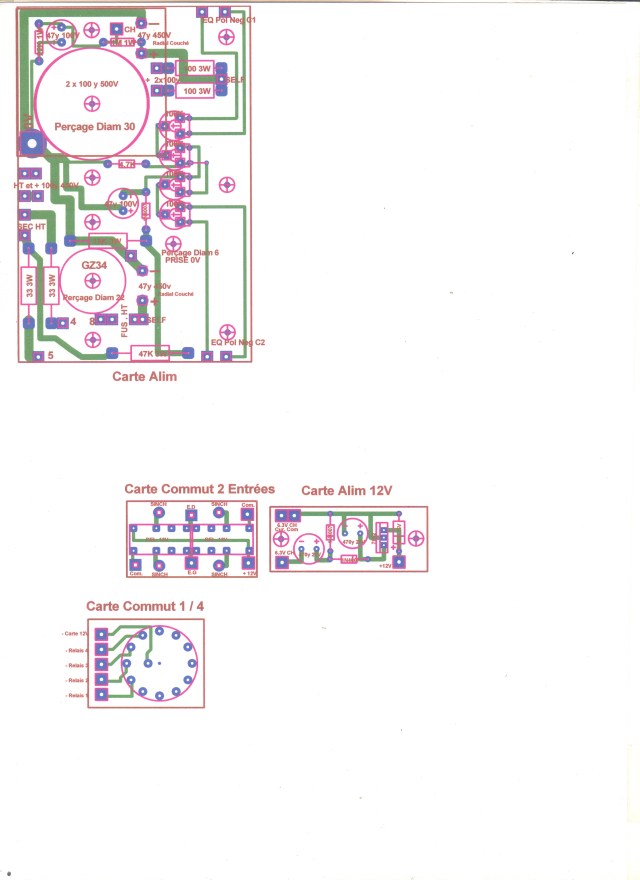

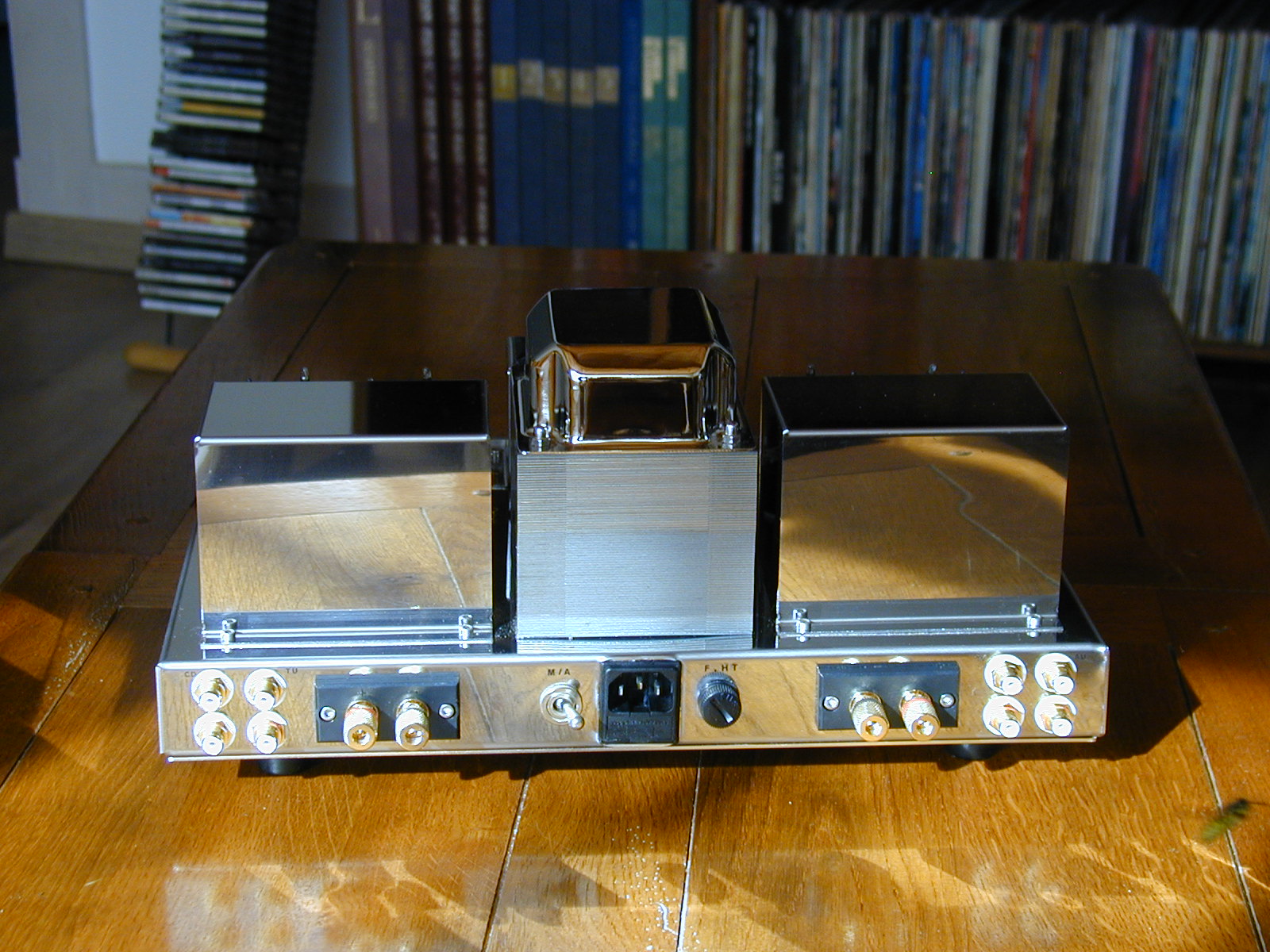

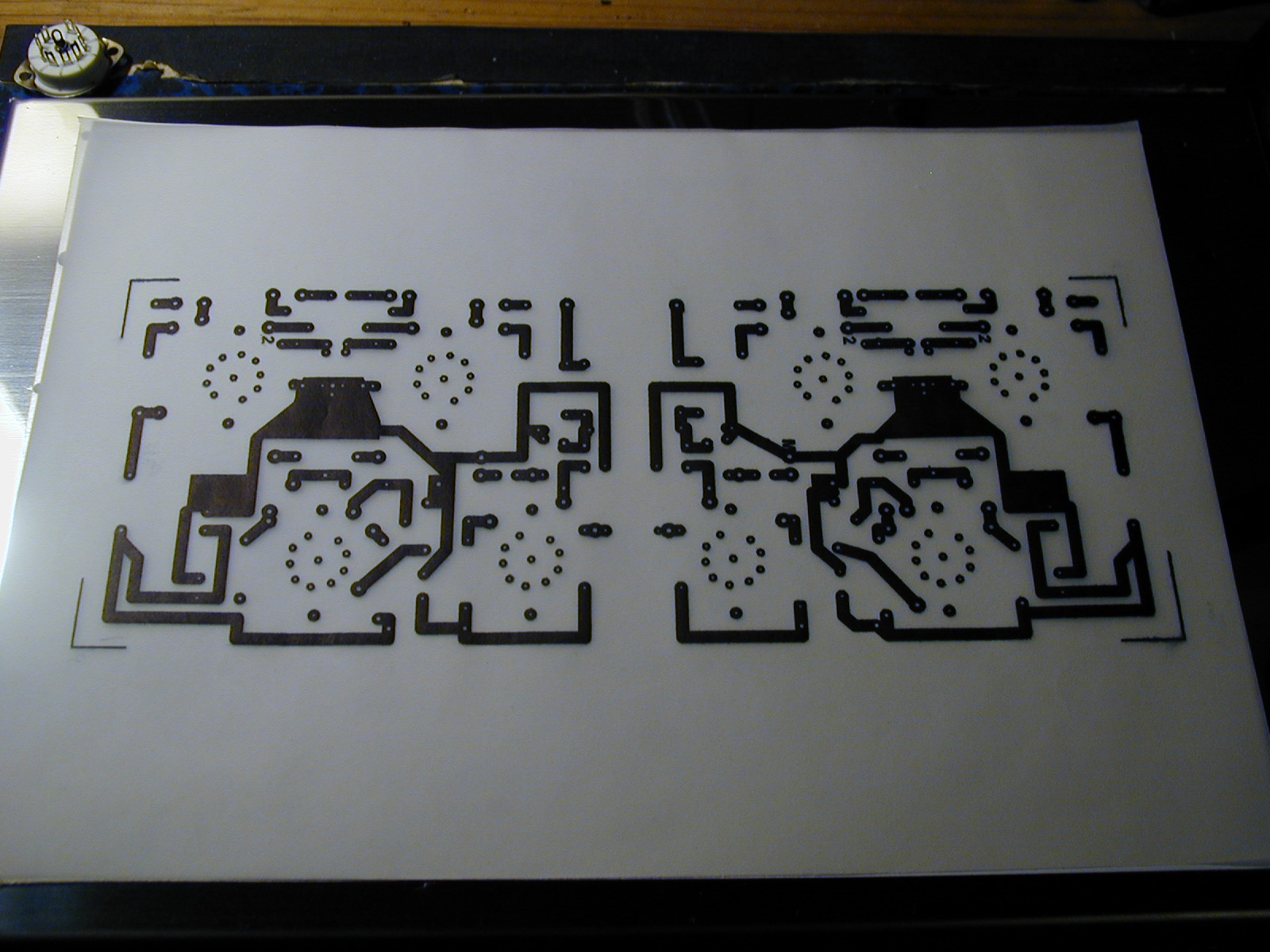

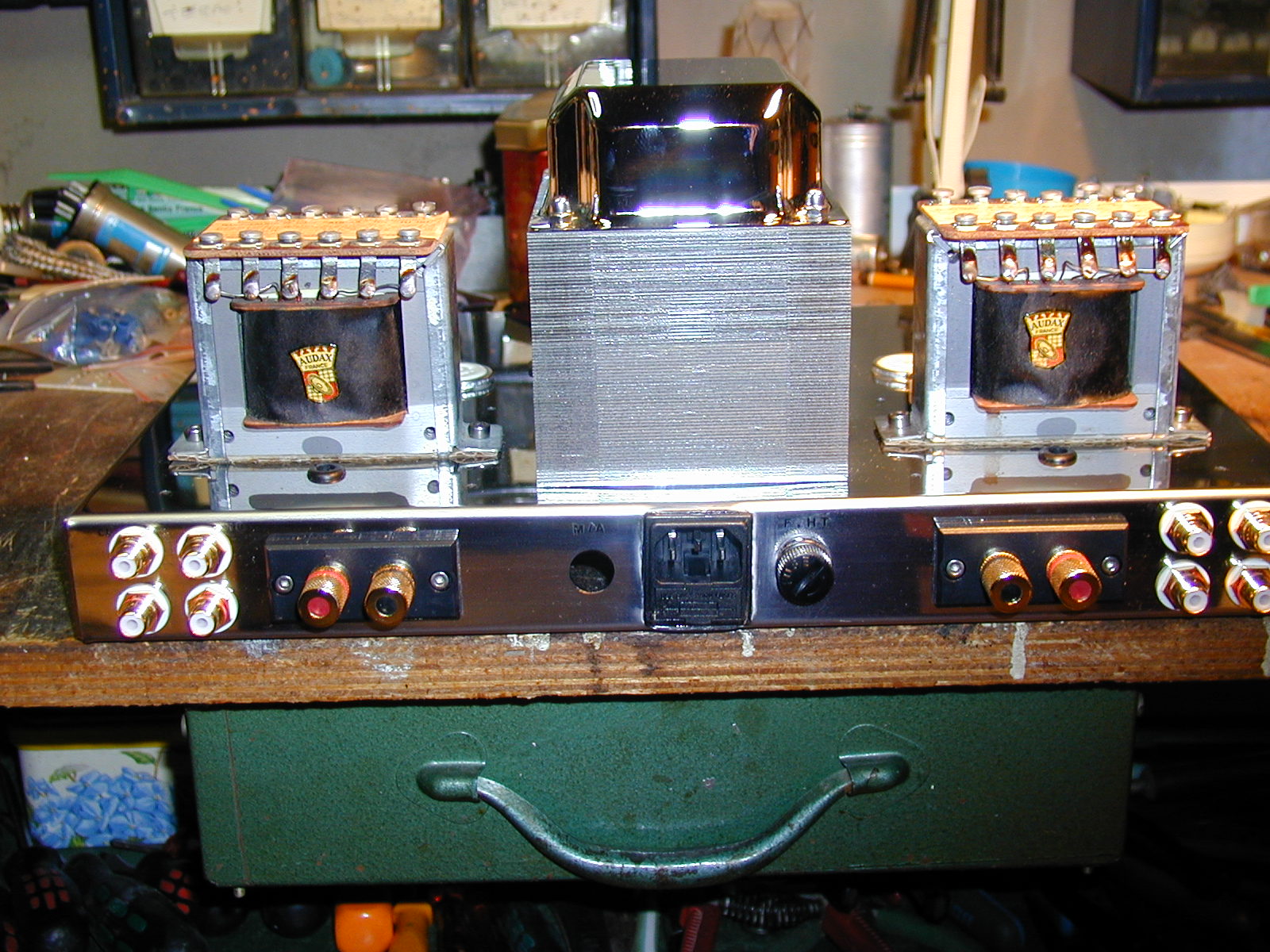

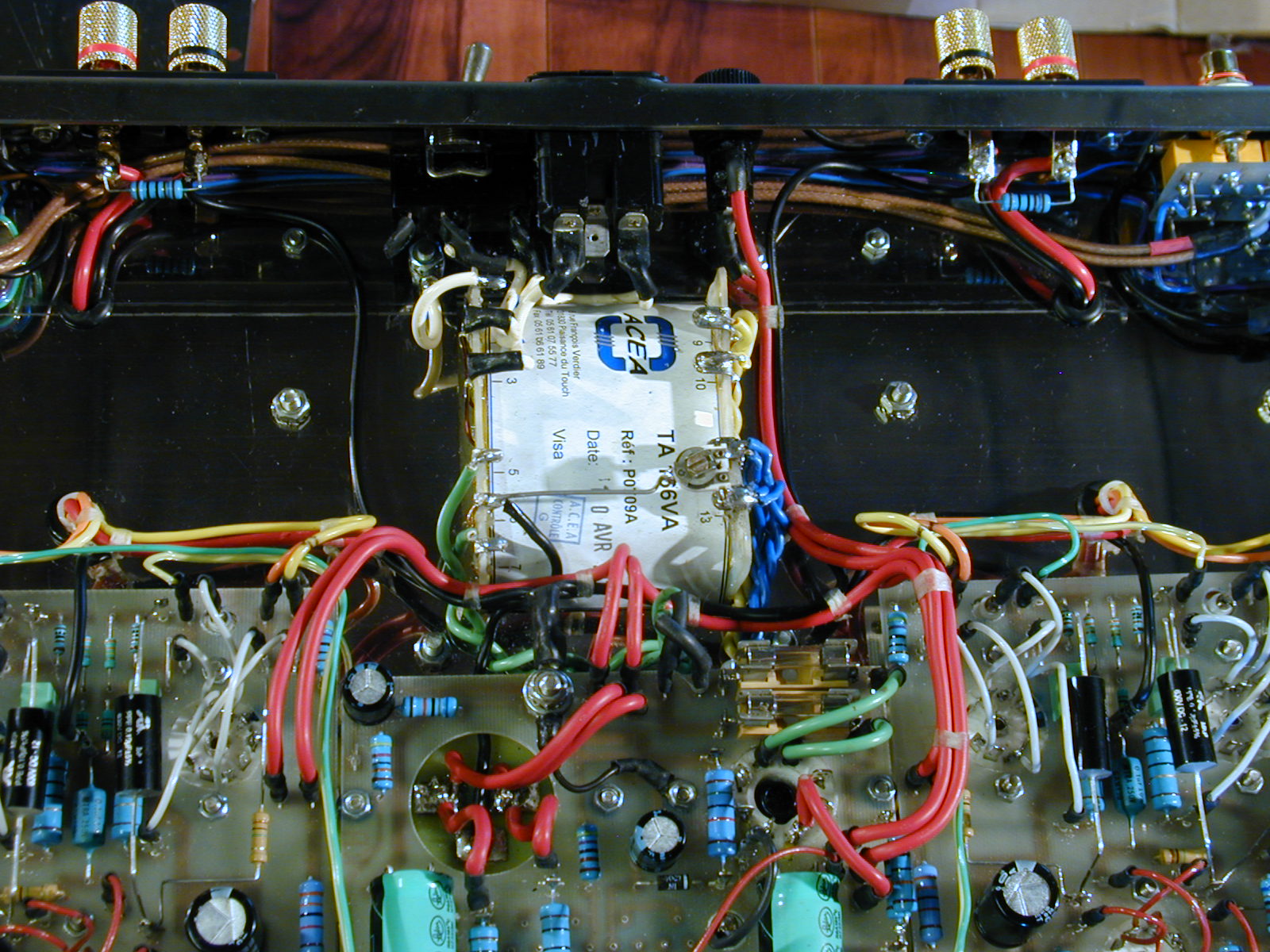

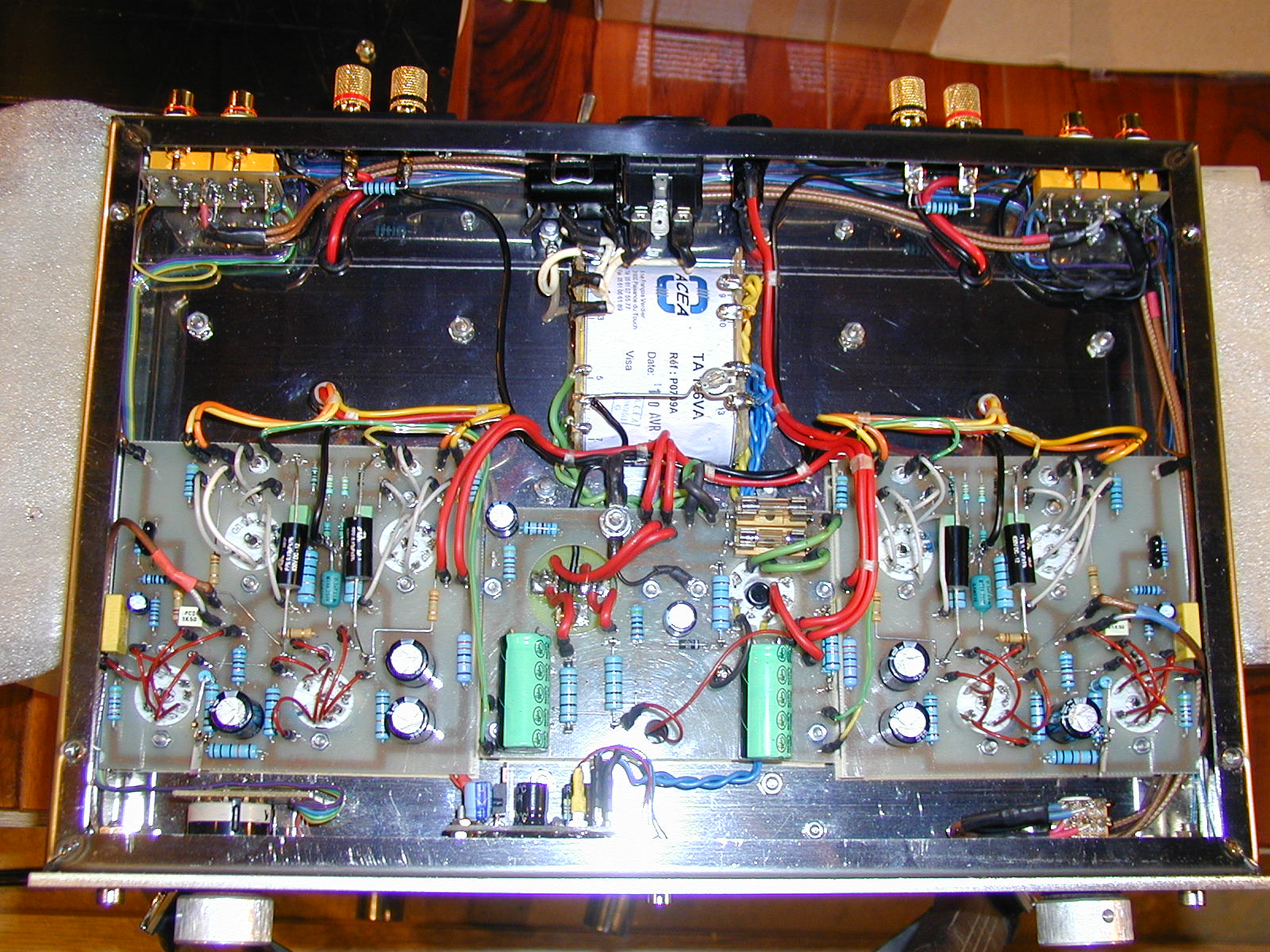

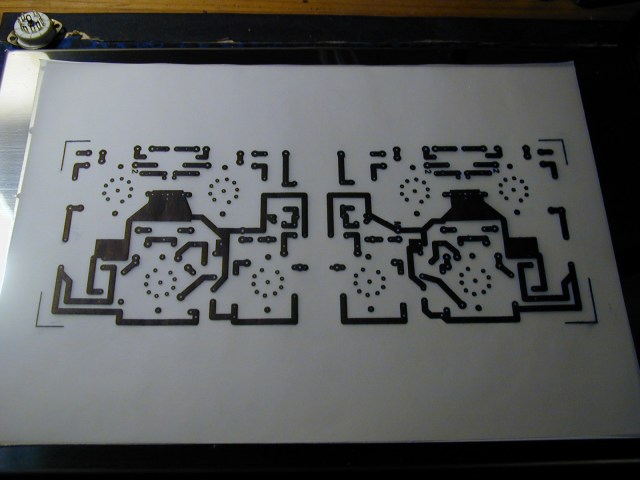

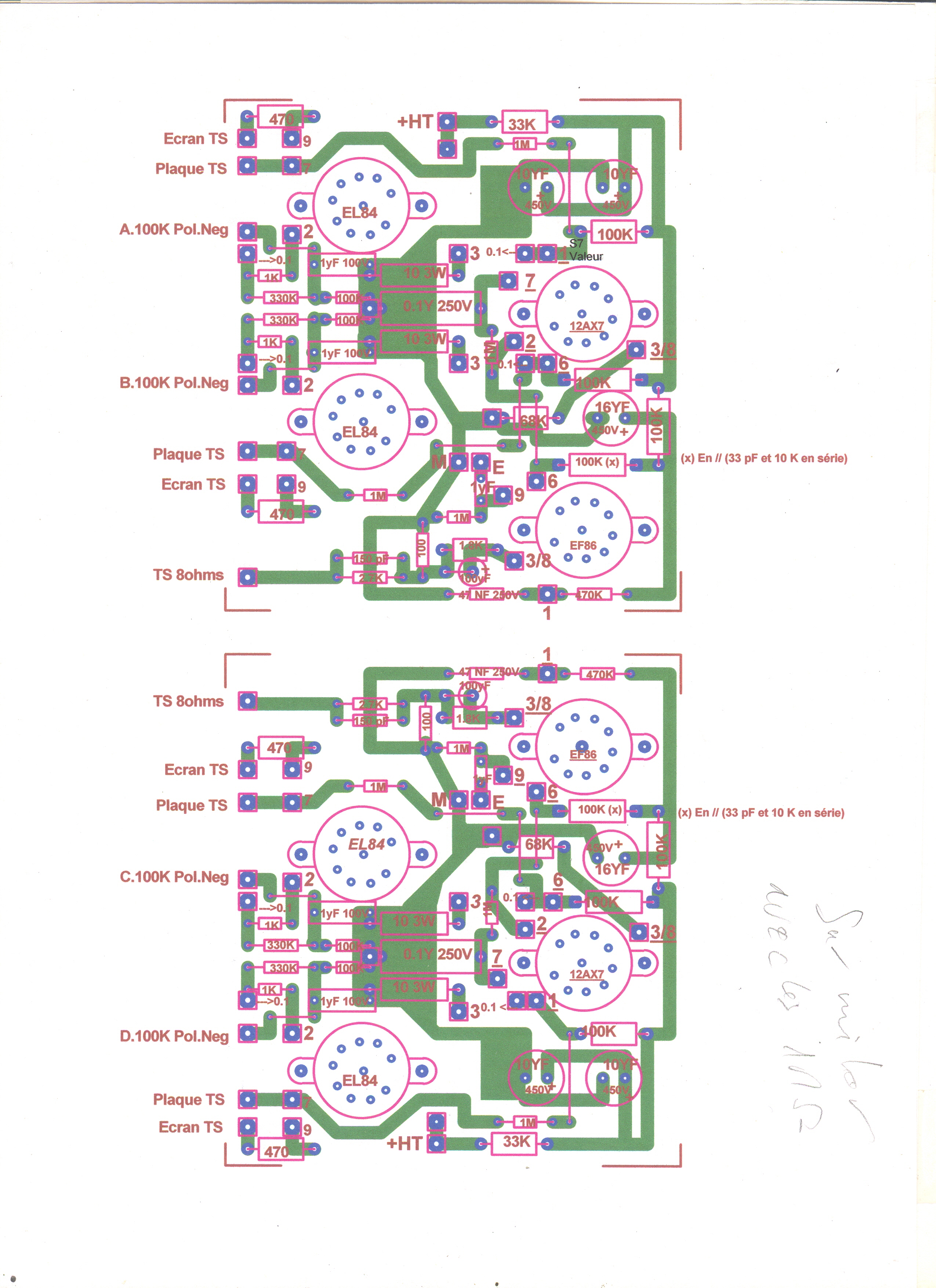

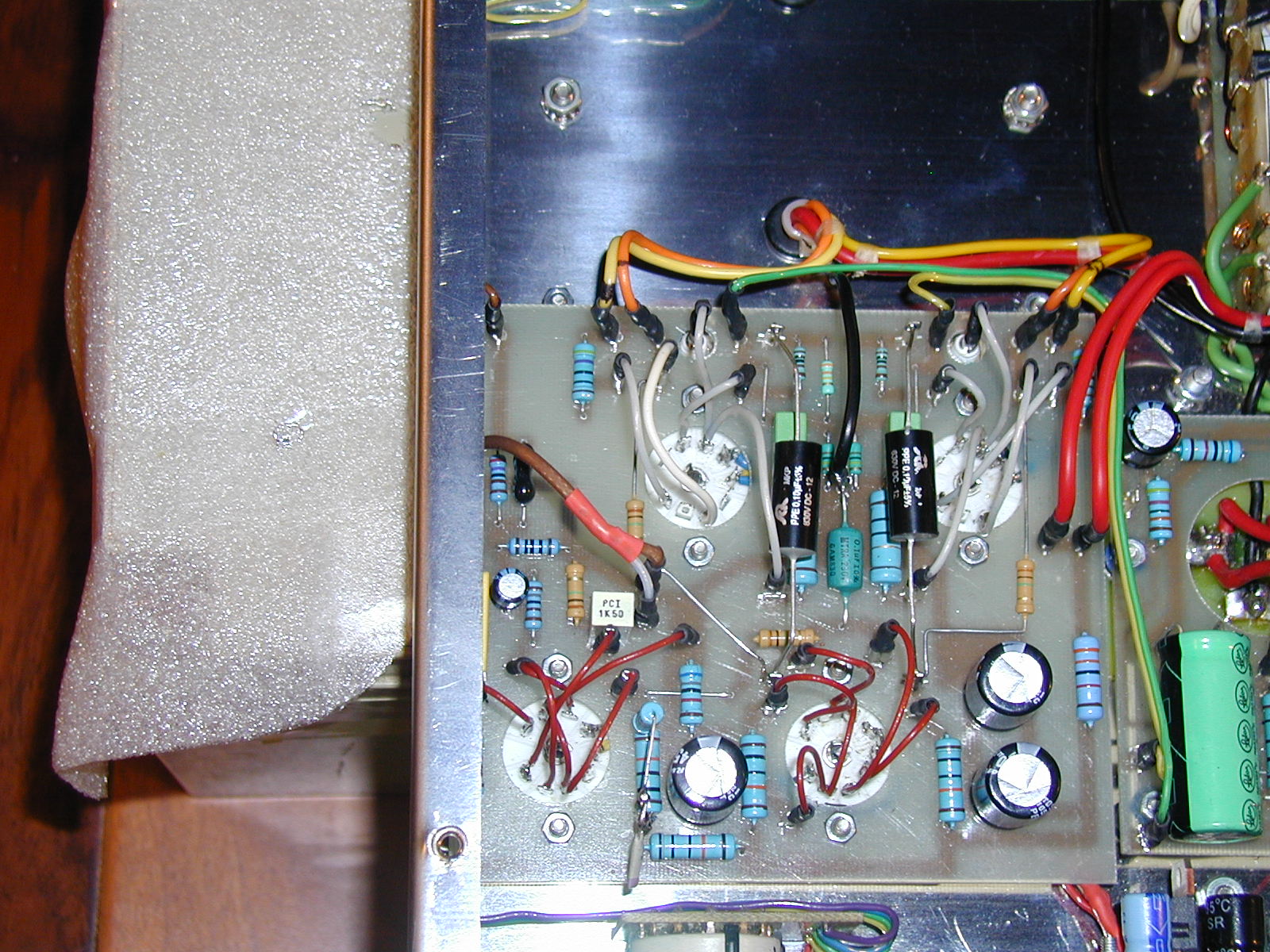

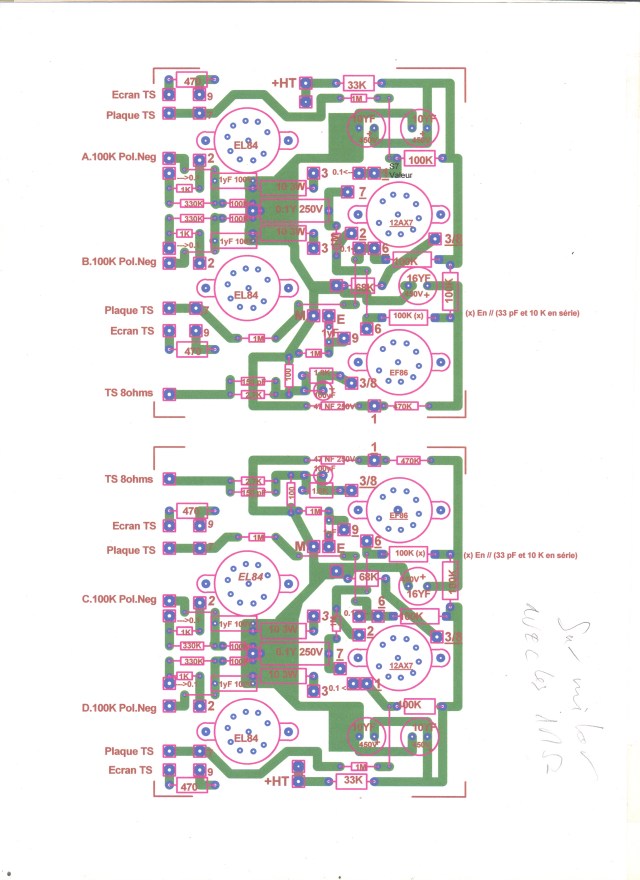

Câblages des cartes ampli: Câblage terminé: Pour finir, une vue sur les beaux TU101 tout neuf: Bonne journée, Raphaël.
Le 05 novembre 2016,
Pour compléter cet article voici la réponse faite à FIFI 59 pour les liens utiles qui y figurent.
Bonjour FIFI59,
Le transfo d’alim est fait sur mesure par ACEA :
http://www.acea-fr.com/
http://www.acea-fr.com/index.php?option=com_content&task=view&id=18&Itemid=32
C’est un 156VA:
Primaire 230V
Secondaire :
2 x 250V 250mA (HT)
1 x 6,3 5A (CH tubes)
1 x 5 2A (CH GZ34)

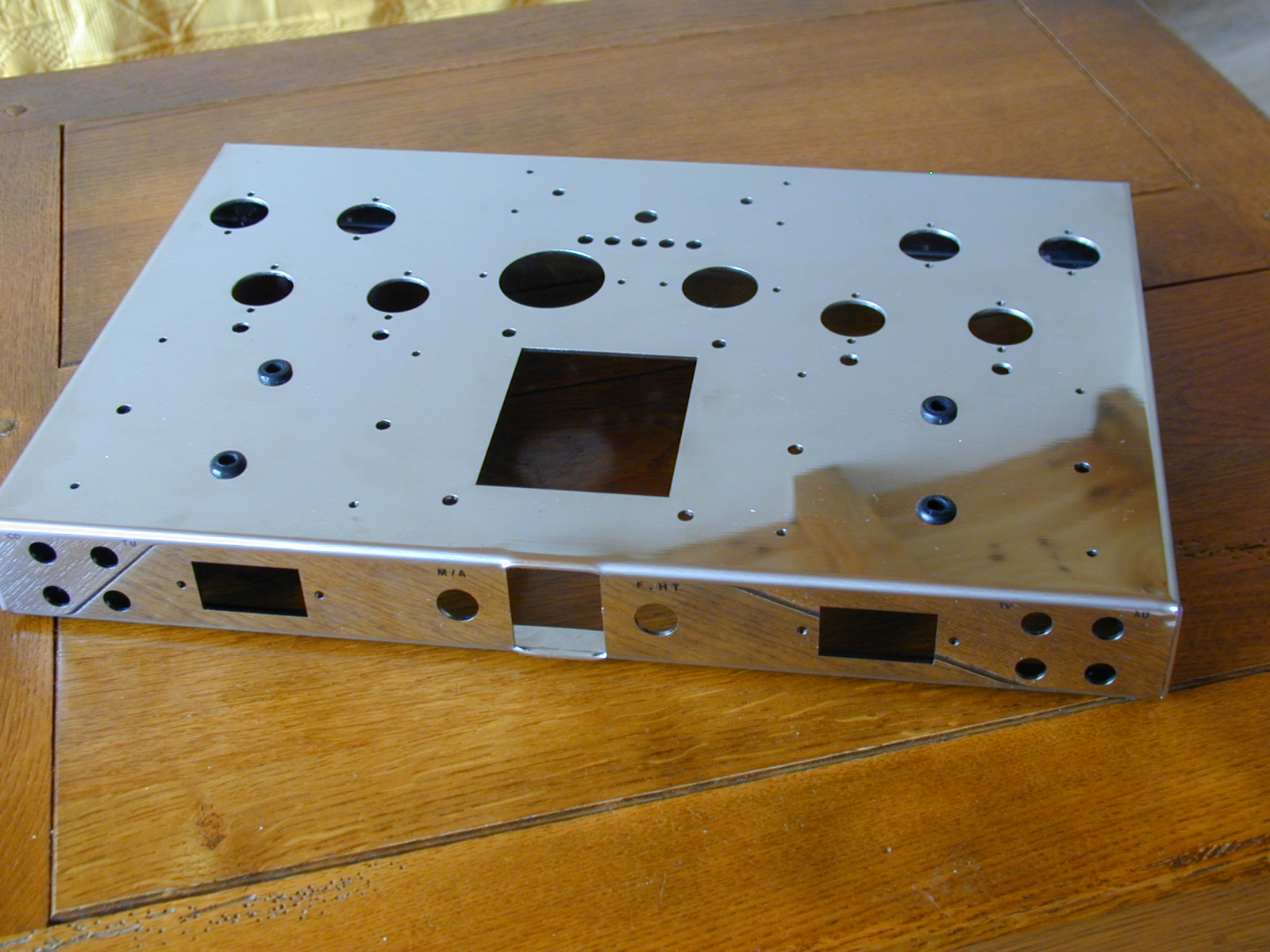

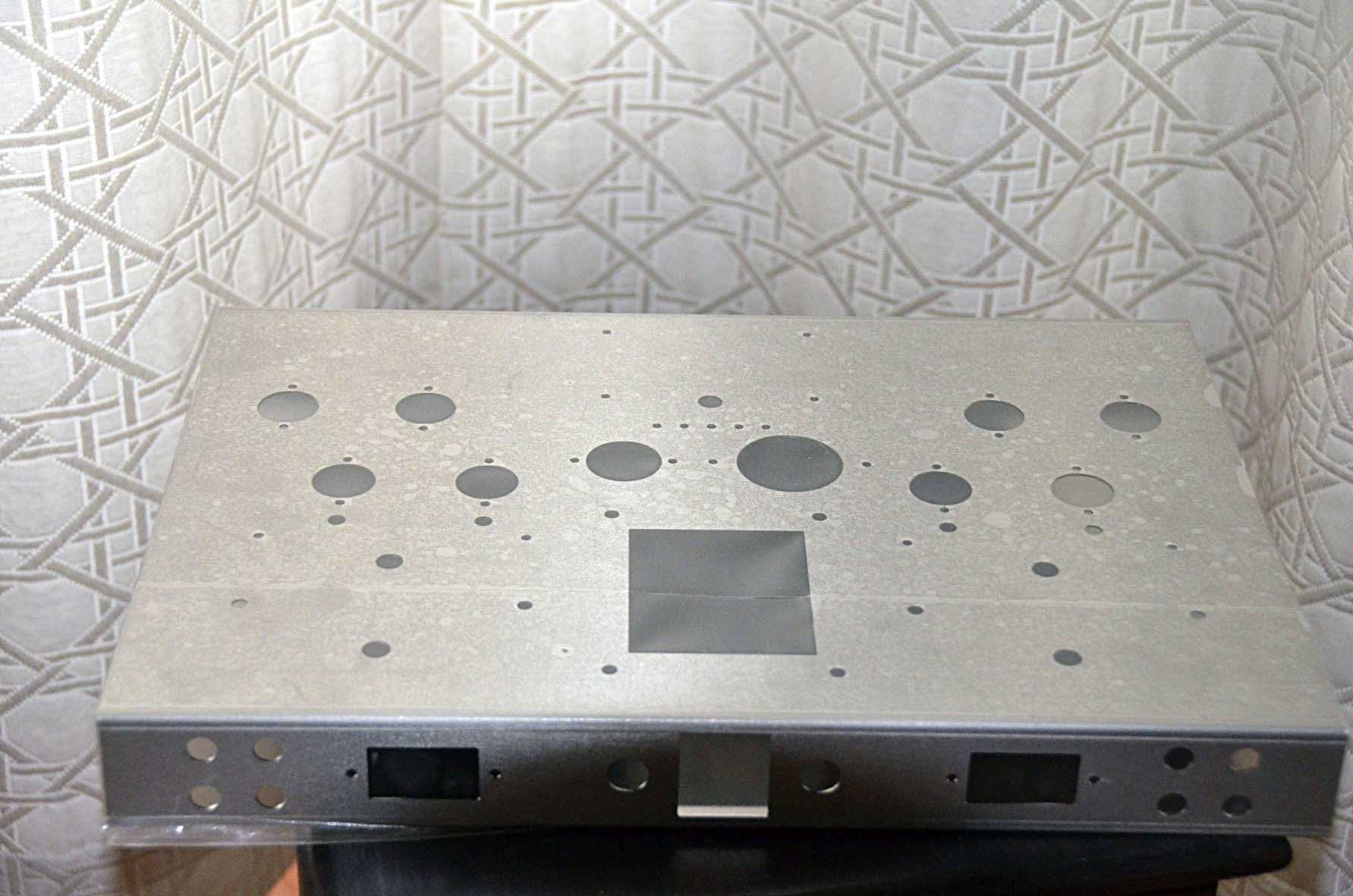

En effet, le châssis est le plus difficile à réaliser. Ici il a été fait d’après mes dessins par une usine qui a malheureusement fermée.
Je vais ajouter le dessin du châssis.
Ce n’est pas mon dessin original mais une transcription faite par un amateur qui l’a réalisé.
Il est légèrement différent, un peu plus profond (Il a ajouté un volume télécommandé).
Les perçages des transfos de sortie sont fait pour les copies des TU101 Audax (copie identique sur cahier des charge Audax) :
http://www.radiofil.com/transformateur-de-sortie-replique-de-tu-101-l-unite,p451.html
Les perçages de la self sont fait pour une autre self (la mienne est de récup).
Voici un lien pour des self:
http://ampliatubes.fr/11-self-ht-audio
J’ai supprimé le lien vers LOOKAUDIO, ce site est signalé comme dangereux
Raphaël.

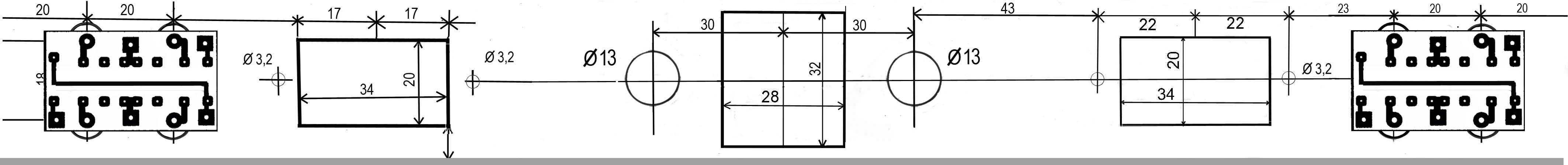

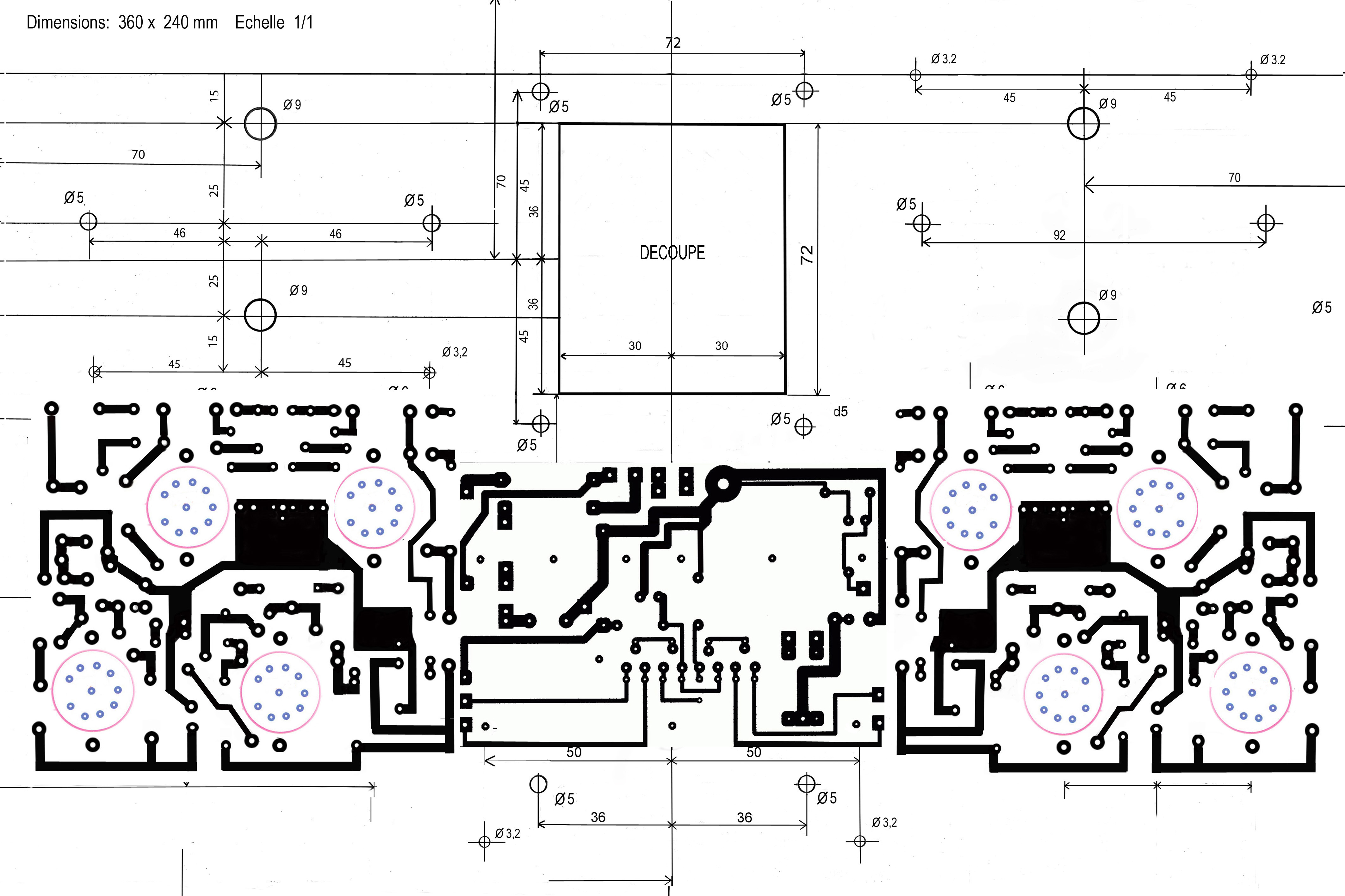

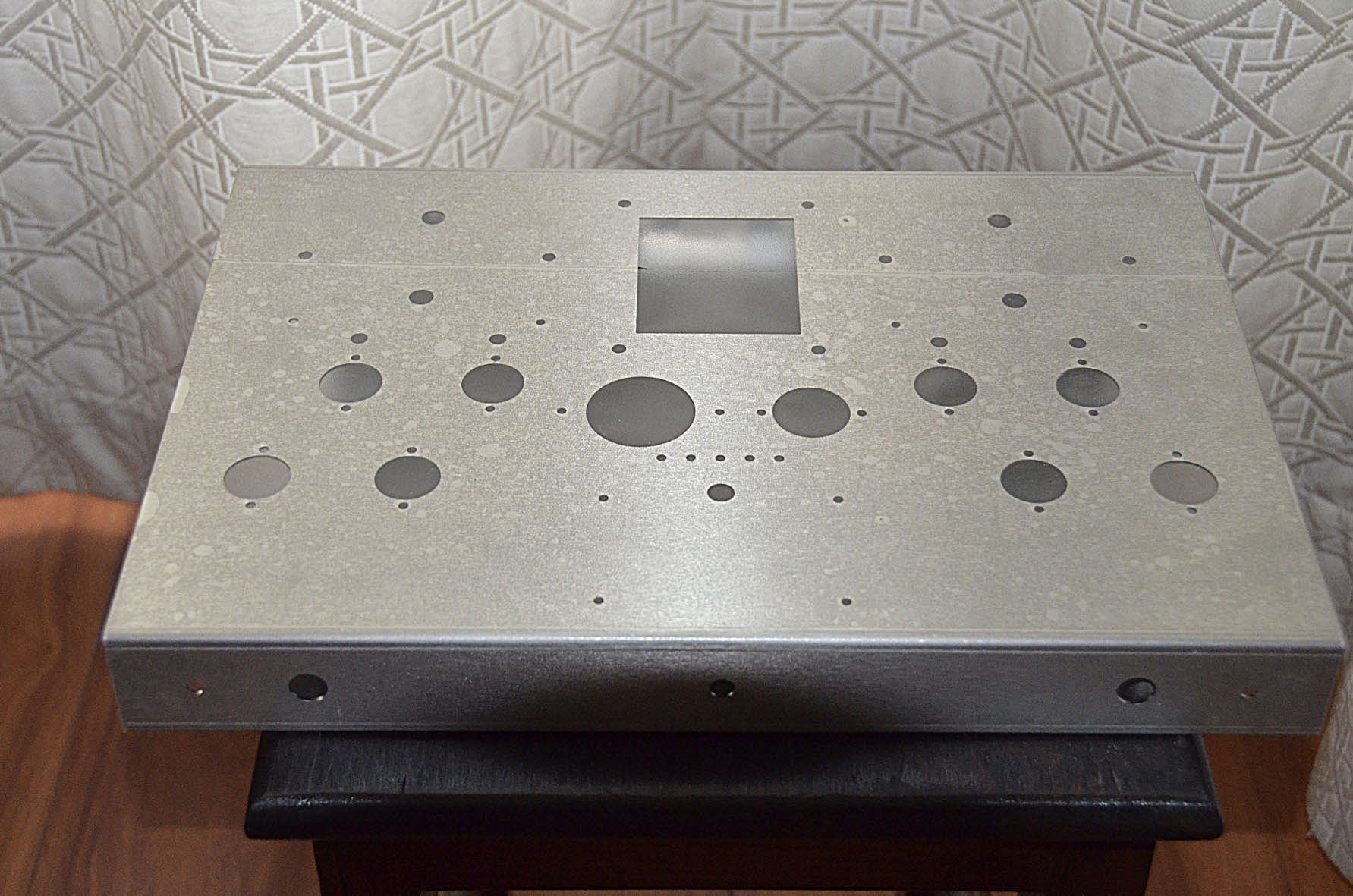

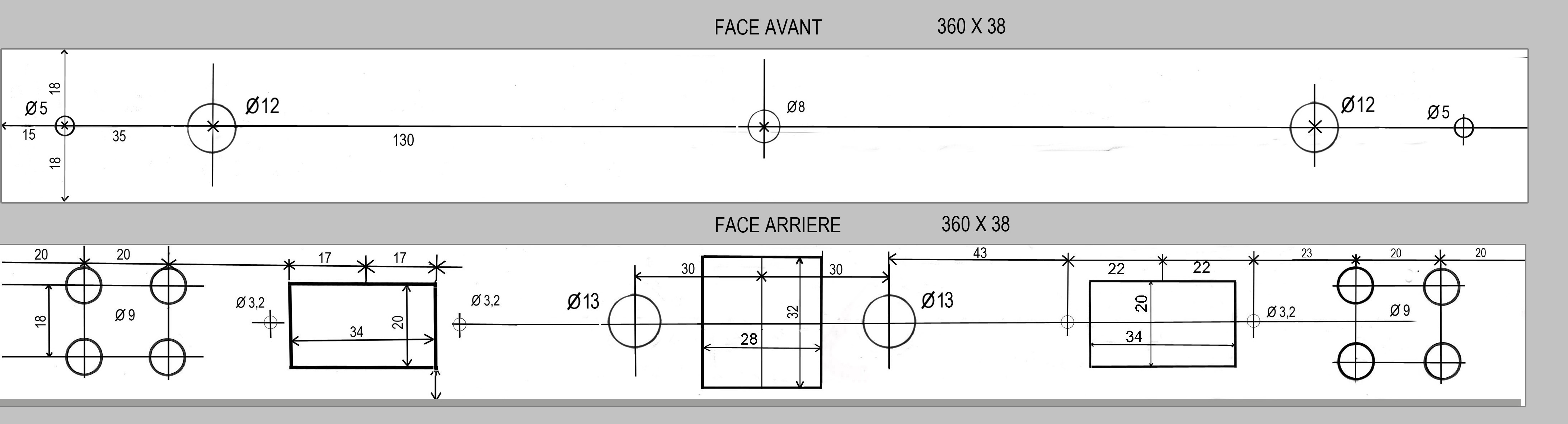

Voici le dessin du châssis dont je parle ci-dessus:

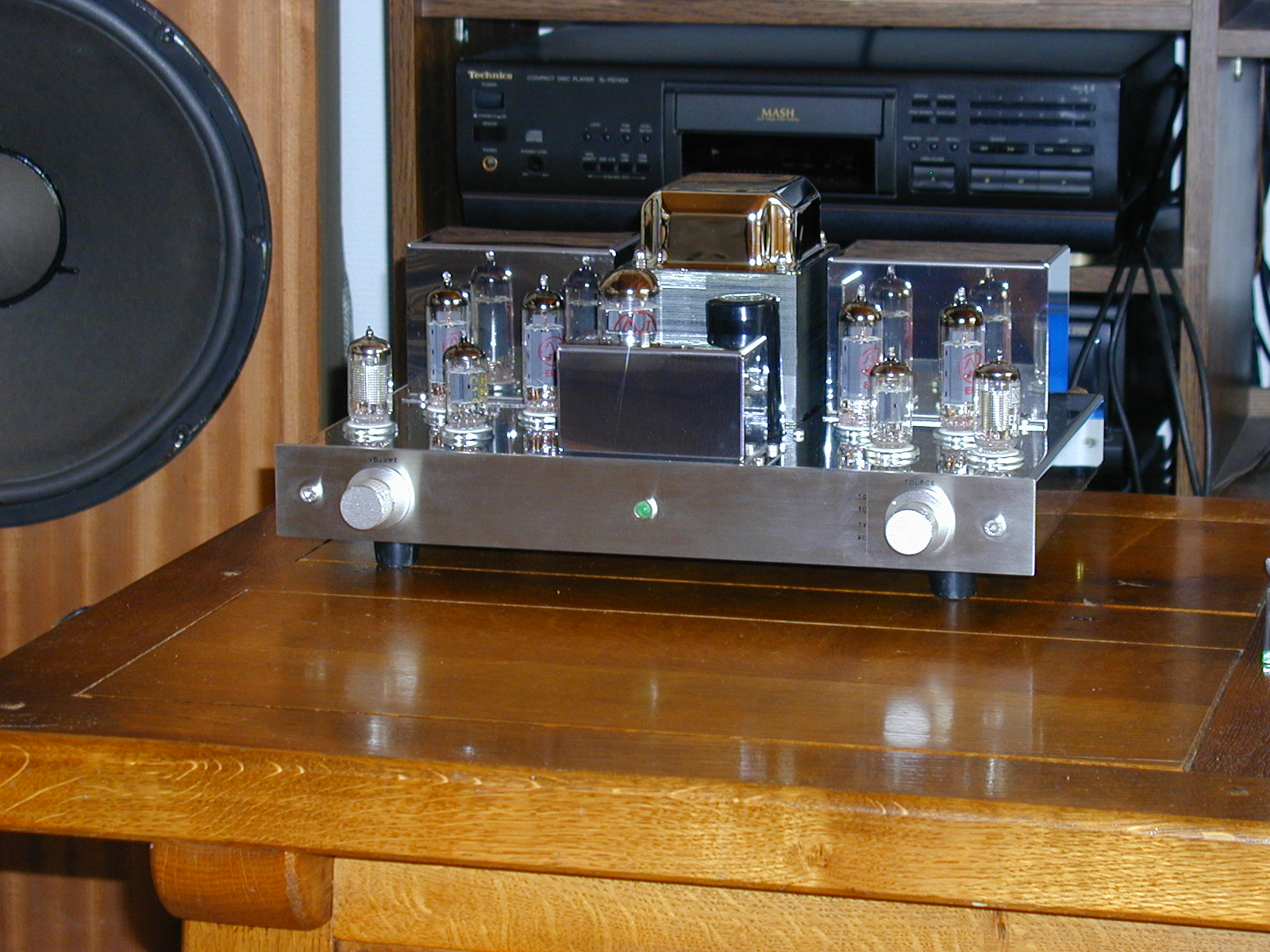

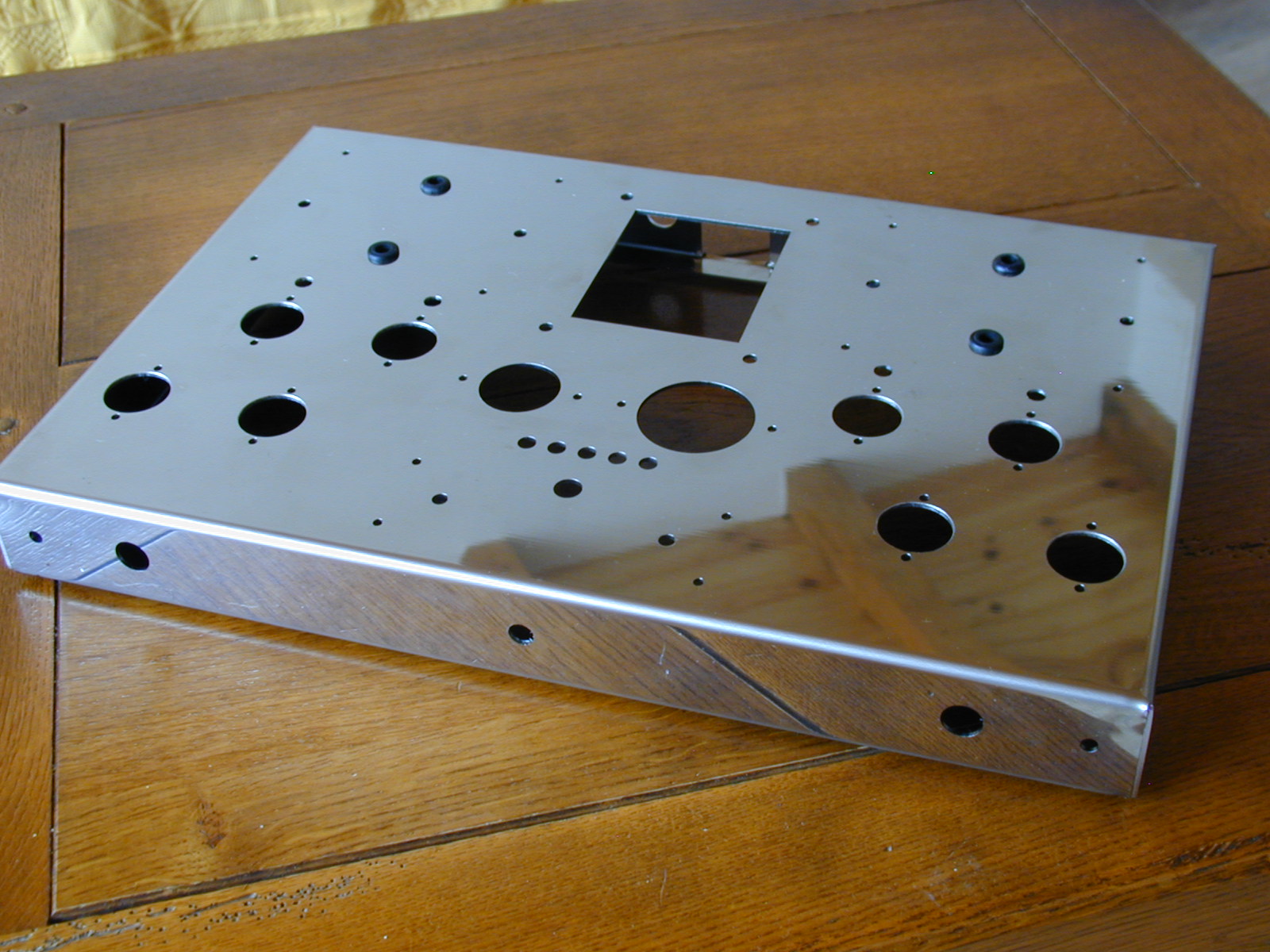

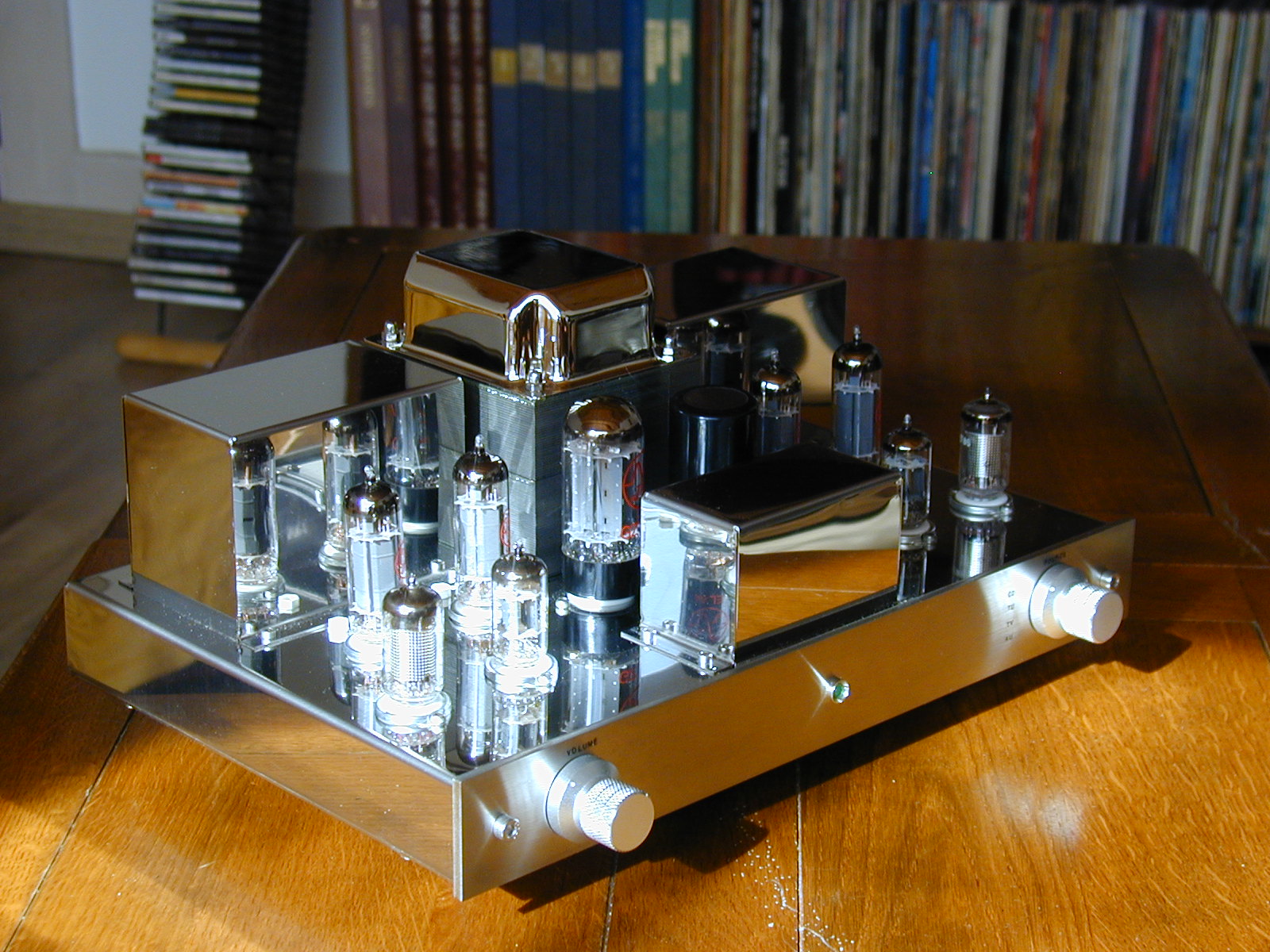

Et le résultat:
Bonne journée,
Raphaël.
Comments
11 Responses to “Push Pull EL84 Version N° 2”Trackbacks
Check out what others are saying...-
[…] Push Pull EL84 Version N° 2 […]
Raphaelbouziane's Blog Amplis à tubes
Bonjour et merci Rony,
C’est un ampli que j’ai fait il y a environ 1 an. Comme je n’ai rien publié depuis longtemps, j’ai fat l’effort.
Bonne soirée,
Raphaël.
Bonjour Gaël,
Non pas trop, le châssis étant déjà fait, il n’y à pas eu à le dessiner.
Bon dimanche,
Raph.
Salut j’aimerais me lancé dans la réalisation d’un ampli avec des EL84 dont la renomé durant les années 85 était au top. Mais c’est ma premiere réalisation elec’ perso donc je voulais savoir si on pouvait se mettre en correspondance par mail?
Bonjour,
Pour m’envoyer un courriel il faut cliquer sur la petite crois sous « E-mail cliquer ici: » en haut à droite de la page d’accueil. Je ne vous cache pas que si vous avez aucune expérience dans ce domaine il faudra de nombreux échanges et je n’ai pas le temps de m’y consacrer. Inspirez vous de certain de mes articles et de toutes les sources d’informations que vous pourrez trouver et elles sont nombreuses. Lancez-vous, faites par vous-même, c’est la meilleur façon d’apprendre. Et ponctuellement, si vous avez besoin de conseils ou de renseignements, je veux bien vous les donner.
Bien cordialement,
Raphaël.
Et gentil avec ça ..!!! bravo pour le travail c’est très propre , félicitation .
Merci Eric
Bonjour,
superbe réalisation, çà c’est de l’art !
Bravo
Merci FIFI,
C’est très sympa. Si vous avez envie de le réaliser, lisez le commentaire sous le schéma car, dans l’état, il y aune légère ronflette sur un canal.
Bonne journée,
Raphaël.
Bonjour,
oui j’aimerais réaliser un ampli de ce type, mais la difficulté c’est la réalisation du châssis. Quel transfo d’alimentation as tu choisi ?
Cordialement FIFI59
Bonjour FIFI59,
Le transfo d’alim est fait sur mesure par AEA :
http://www.acea-fr.com/
http://www.acea-fr.com/index.php?option=com_content&task=view&id=18&Itemid=32
C’est un 156VA:
Primaire 230V
Secondaire :
2 x 250V 250mA (HT)
1 x 6,3 5A (CH tubes)
1 x 5 2A (CH GZ34)
En effet, le châssis est le plus difficile à réaliser. Ici il a été fait d’après mes dessins par une usine qui a, malheureusement fermée.
Je vais ajouter le dessin du châssis.
Ce n’est pas mon dessin original mais une transcription faite par quelqu’un qui l’a réalisé.
Il est légèrement différent, un peu plus profond (Il a ajouté un volume télécommandé).
Les perçages des transfo de sortie sont fait pour les copies des TU101 Audax (copie identique sur cahier des charge Audax) :
http://www.radiofil.com/transformateur-de-sortie-replique-de-tu-101-l-unite,p451.html
Les perçages de la self sont fait pour une autre self (la mienne est de récup).
Voici un lien pour des self:
http://ampliatubes.fr/11-self-ht-audio
je crois que c’est sur le lien qui suit que la personne qui l’a réalisé à acheté la sienne.
http://www.look-audio.com/contents/fr/d22.html.
Je vais essayé de retrouver les coordonnées de cette personne car elle avait trouvé quelqu’un pour la réalisation du châssis.
J’en ai un exemplaire, il est beaucoup moins bien, en inox, moins épais et sans les flancs.
Voici un autre lien où cette même personne à acheté des caches transformateur.
Tenez moi au courant de l’avance de vos travaux si vous allez plus loin. C’est toujours intéressant de voir les solutions utilisées par d’autres amateurs.
Merci pour l’intérêt porté et bon courage.
Cordialement,
Raphaël.
