Mon ampli voix centre (2×10 W classe A avec KT88).

Posted by raphaelbouziane on 1 octobre 2010 · 2 commentaires

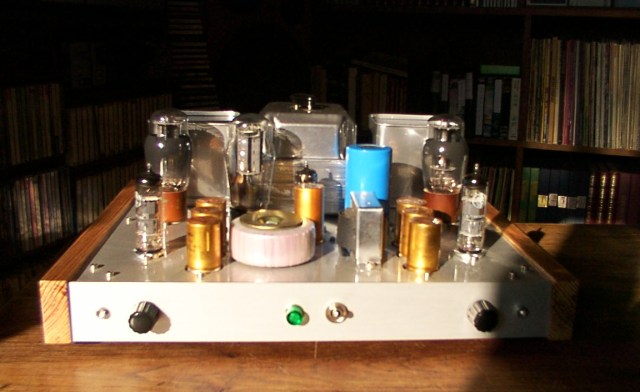

Cette photo nous montre sa première version avec des 6L6. Depuis il à été modifié et est équipé de KT88. Je décris sa réalisation dans l’article « réaliser son ampli à tube », (https://raphaelbouziane.wordpress.com/2010/10/01/203/). C’est un pure classe A. La partie étage d’entrée est réalisé autour d’ECL86. Une petite particularité dans l’alimentation. Comme je possédais un transfo d’alimentation muni de 2 secondaires haute tension, j’ai pu séparer l’alimentation des étages d’entrée et de sortie. Le redressement de l’étage de sortie est assuré par une GZ32 et celui de l’étage d’entrée par une EZ80. Cet ampli est réalisé avec du matériel de récupération à l’exception des transfos de sortie…

Clique sur le lien pour voir d’autres photos. (Faire un clic droit et choisir: « Ouvrir dans une nouvelle fenêtre »).

https://1drv.ms/f/s!ApcGNzTgJCH7hGeqYro3gGbO0_A9

Classé dans Mes réalisations audio.
